應用X射線技術，兩個X射線管安裝在板材上部的橫梁上，低能量的X射線束聚焦于板寬方向，能掃描板的整個寬度。在系統兩側均有金屬板來避免人體進入輻射區域。在系統旁邊對人體無任何危害。X射線能量能夠被板材不同程度的吸收（依據板材密度），在板材底部的下橫梁上有幾個探測器測量被吸收后X射線的能量。據此單位面積板材重量能夠被測量出來。
多年以來，成品板一直使用機械秤進行稱重。通過結合厚度值，重量測量將轉換為平均板材密度。老式秤通常由位于四個稱重傳感器上的皮帶輸送機組成，這些稱重傳感器包含雙金屬，雙金屬根據力產生電壓，從而顯示重量。為了避免對測量結果產生動態影響，在稱重過程中必須停止板材的輸送。但停下來稱重需要足夠的時間，所以需要在運輸過程中稱重板材，這需要機械刻度尺的長度約為最大板材長度的1.5倍。在板材生產線中，這些條件導致了一些限制，除空間限制外，不可能精確稱出短或薄的板材重量，因此，薄板材的準確度為0％。
這個問題推動EWS尋找其他測量重量的分析方法。終于有了非接觸式重量測量系統CONTI-SCALE X。其安裝所需空間小（335mm [13.2“]）、可連續的板材稱重、可測量薄板、顯示板材的橫向和縱向重量分布。
非接觸式測量
所需空間小，335mm = [13.2“]（對于壓機擴展是有益的）
高精度測量，特別對于短板和輕的板材
通過無載測量進行自動在線校準
可編程控制實現最小誤差
質量保證
降低生產成本
X射線管壽命長
每個通道的單位面積重量
整張板的單位面積重量
總單位面積重量的趨勢
板材重量
板材重量趨勢
板材密度趨勢
每個通道的密度
和厚度測量系統連接后的板材密度
橫截鋸后
連續壓機后
多層壓機后

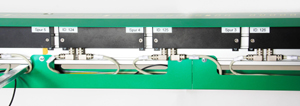

下部支架上的X射線探測器
| 技術： | X光 |
| X射線電壓： | 35kV |
| X射線功率： | 每個X射線管僅2.5W（無需冷卻！） |
| X射線管： | （1個）在面板寬度≤1220mm [≤4ft]上 （2個）在面板寬度> 1220mm [> 4ft]上 |
| 檢測器：（通道數） | 最多16 |
| 探測器寬度： | 100毫米[4”] |
| 安裝空間： | 生產線間隙335mm[13.2''] |
| 板材厚度： | 任何 |
| 板材長度： | 任何 |
| 板材類型： | 刨花板，MDF，OSB，HDF |
| 遠程控制： | "EWS在線支持” |
| 測量范圍 | 精度 |
| 1-10公斤/平方米[3.28-32.80盎司/平方英尺] | 6-11 g/m2[0.02-0.03 oz /ft2] |
| 10-23公斤/平方米[32.80-75.44盎司/平方英尺] | 14-27 g/m2[0.04-0.08 oz /ft2] |
| 23-40 kg /m2[75.44-131.20 oz /ft2] | 31-40 g/m2[0.09-0.12 oz /ft2] |
可編程控制器和PLC的接口
“ EWS在線支持”
