板材厚度超出正公差導致生產成本增加,也導致額外的施膠和原料物資消耗,同時也延長了熱壓的時間,這些都是由板材的厚度確定的。
EWS的在線厚度測量系統可安裝在砂光線上,通過減少正公差有助于簡化程序,降低成本,同時保證和提高了質量標準。厚度測量裝置還可以降低砂光的誤差,提高砂帶的壽命。
通過手持設備對生產中的板材進行測量的舊時代早已過去。今天不斷完善的測量設備是“在線”測量。質量的控制不是生產中的首要任務。目前的趨勢是實現巨大的節約機會,通過減少正公差而節約原料,膠水和能源的使用。
THICK-SCAN 在線厚度測量系統對板材厚度可以進行連續測量,已成為測量方面的主力之一。而另一個我們稱之為“主力”的是這種預警系統的精確和強勢,它可以有效避免資源的浪費。
THICK-SCAN在線厚度測量系統可以連續地測量板的厚度,將測量、分析數據及圖象顯示到中央控制室的計算機屏幕上,并可以通過打印機打印輸出。來優化鋪裝、熱壓和砂光工藝、降低涂膠量和原材料消耗、減少砂光量。

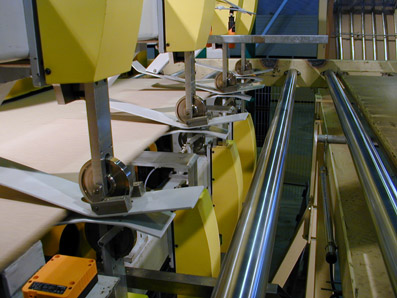

測量頭每組上下對應安裝,并在生產的過程中對板材的厚度進行連續的測量。
中/高密度板、刨花板、定向刨花板、膠合板、貼面板生產線;
安裝在熱壓機后或砂光機前后。
橫向和縱向的厚度變化
每個測量軌的變化趨勢
動態趨勢的最大,最小和平均值
長期的存儲功能
實時操作系統
用于PC的網絡連接計算機的顯示系統
連接到 PLC
可組合鼓泡探測系統
集成板秤以進行密度評估
通過外掛的參考測量通道進行在線校準(推薦用于連續高速生產)
技術: | 精密的接觸輥(內置非接觸式) |
保證: | 線性傳感器的使用壽命保證 |
測量精度: | 0.01mm [0.0004”](每個測量軌道) |
生產線最大生產速度: | 3.5 米/秒 [0.1 英尺/秒] |
可用于以下生產線:
單層壓力機
多層壓力機
連續壓機
砂光線
采用大尺寸接觸輥技術;
系統具有記憶功能;
通過使用電磁位移傳感器測量導桿的位移量,保證測量結果精確;
上、下測量頭具有互換性;
采用密封結構排除灰塵和熱量產生的干擾;
測量頭布局易調整;
厚度公差可進行設定;
系統可集成板材秤;
可與裂紋識別系統組合使用;
實時在線控制測量。
技術援助可以通過“EWS在線支持”
