提供4種張力測量范圍,從0-2daN 到0-200daN
適用于測量最大直徑?15mm的電線,繩索和電纜

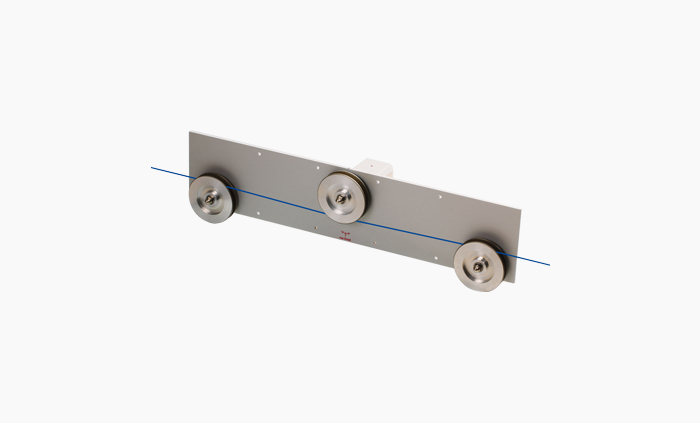

傳感器配備大導輪(直徑?60mm),最大限度地減少對材料的損傷
多傳感器網絡連接的RS-422接口,可連接電腦通訊
FSW-422集成微處理器控制的信號放大器和多點網絡通訊的RS422接口
配備直徑60mm的V型和U型導輪,滾珠軸承安裝
根據不同的應用可選擇不同的導輪
即時在現有設備上也易于安裝
2種安裝方式:固定外殼安裝和支撐背板圓孔安裝(安裝孔:曲率半徑19mm,長54mm)
用戶可以輕松的通過零點和增益的調節對被測材料進行標定
測量原理:內置高質量的應變電橋
傳感器帶有機械過載保護
指示燈顯示工作狀態
傳感器帶有鋁制外殼
信號傳輸采用CAT 5電纜
外部電源:+15…24 V DC (穩壓)
可以提供EN 10204 的2.1 校準證書
可選:根據EN 10204 的3.1 進行測試和標定,并提供報告
| 型號 | 張力范圍 | 測量頭寬度* | 施密特標定材料** |
| FSW-20K-422 | 0 –20 daN | 550mm | 鋼絲繩 1.50 mm ? (7x7x0.20) |
| FSW-20K-422 | 0 – 50 daN | 550mm | 鋼絲繩3 mm ? (6x7x0.30) |
| FSW-100K-422 | 0 – 100 daN | 550mm | 鋼絲繩3 mm ? (6x7x0.30) |
| FSW-200K-422 | 0 –200 daN | 550mm | 鋼絲繩4 mm ? (6x7x0.50) |
其他張力范圍可根據客戶需求定制
其他測量單位可選擇kg
*前面板兩側外緣
24個FS1-422 傳感器到 PC機
輸出:RS 422

1個FS-WL + 最多3個FS-422 –傳感器 到SC-PM4-WL 到 PC機
輸出:RS 422,USB,模擬信號和報警

1個FS1-WL傳感器和最多7個FS1-422到PC機
