提供4種張力測量范圍
從0-100cN到0-1000Cn
適用于測量光纖,碳纖維,工業纖維等敏感材料
配備大直徑導輪用以減少對材料的損傷
多傳感器網絡連接的RS-422接口,可連接電腦通訊
FSL-422集成微處理器控制的信號放大器和多點網絡通訊的RS422接口
配備平滑運行的大直徑V型槽導輪適合于敏感性材料,導輪直徑29.5mm,滾珠軸承安裝
易于在現有設備上安裝
2種安裝方式:固定外殼安裝和支撐背板圓孔安裝(安裝孔:曲率半徑R19mm,長54mm)
用戶可以輕松的通過零點和增益的調節對被測材料進行標定
測量原理:內置高質量的應變電橋
傳感器帶有機械過載保護
指示燈可以顯示工作狀態
傳感器帶有鋁制外殼
信號傳輸采用CAT 5電纜
外部電源:+15…24 V DC (穩壓)
可以提供EN 10204 的2.1 校準證書
可選:根據EN 10204 的3.1 進行測試和標定,并提供報告
| 型號 | 張力范圍 | 測量頭寬度* | 施密特標定材料** |
| FSL-50-422 | 0 – 50 cN | 150mm | PA: 0.12 mm ? |
| FSL-100-422 | 0 – 100 cN | 150mm | PA: 0.12 mm ? |
| FSL-200-422 | 0 – 200 cN | 150mm | PA: 0.12 mm ? |
| FSL-500-422 | 0 – 500 cN | 150mm | PA: 0.20 mm ? |
| FSL-1000-422 | 0 – 1000 cN | 150mm | PA: 0.30 mm ? |
其它張力范圍可根據客戶需求定制
其它測量單位可選擇g或者kg
*前面板兩側外緣尺寸
**適用于95%的應用 PA=聚酰胺單絲

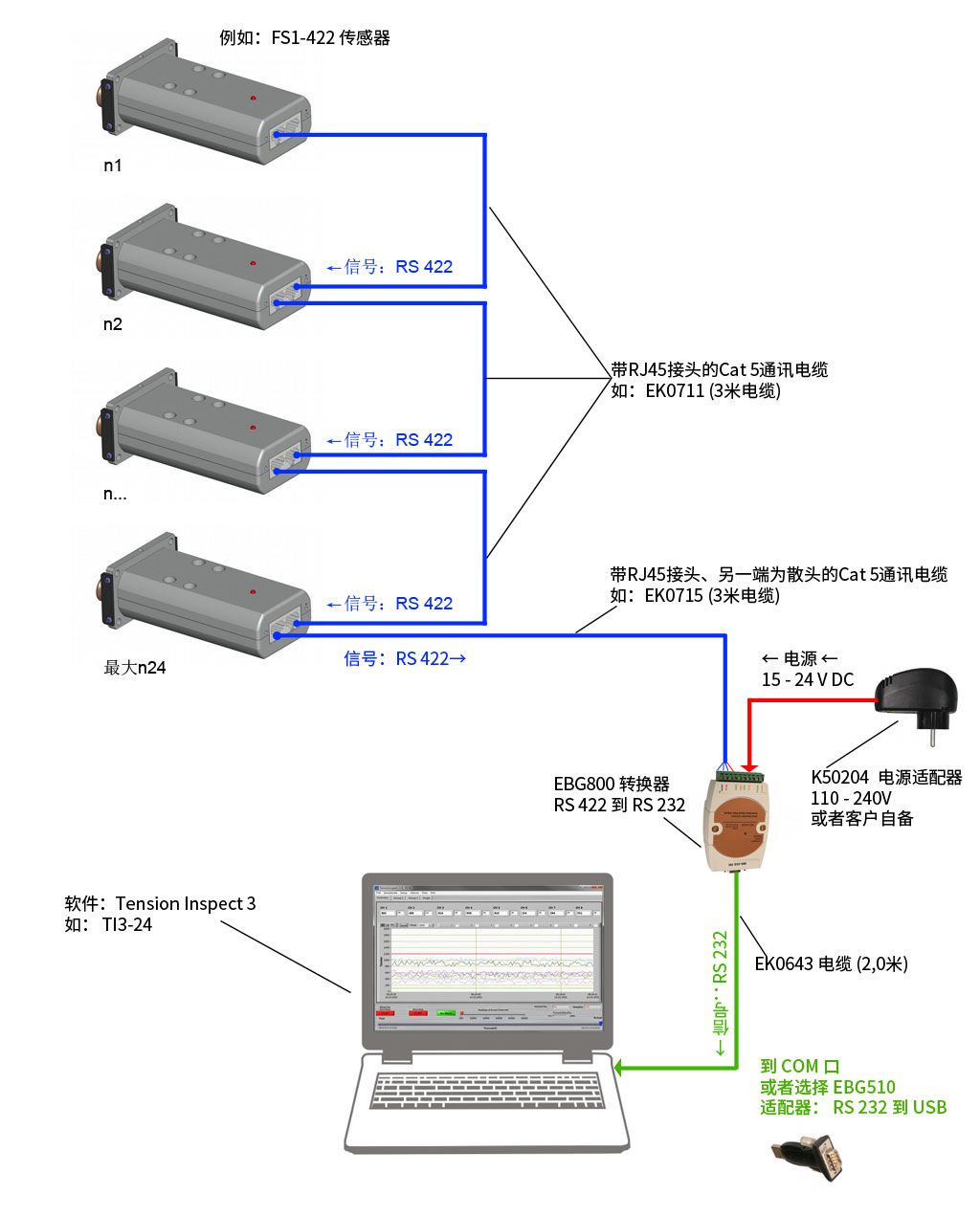

24個FS1-422 傳感器到 PC機
輸出:RS 422

1個FS-WL + 最多3個FS-422 –傳感器 到SC-PM4-WL 到 PC機
輸出:RS 422,USB,模擬信號和報警

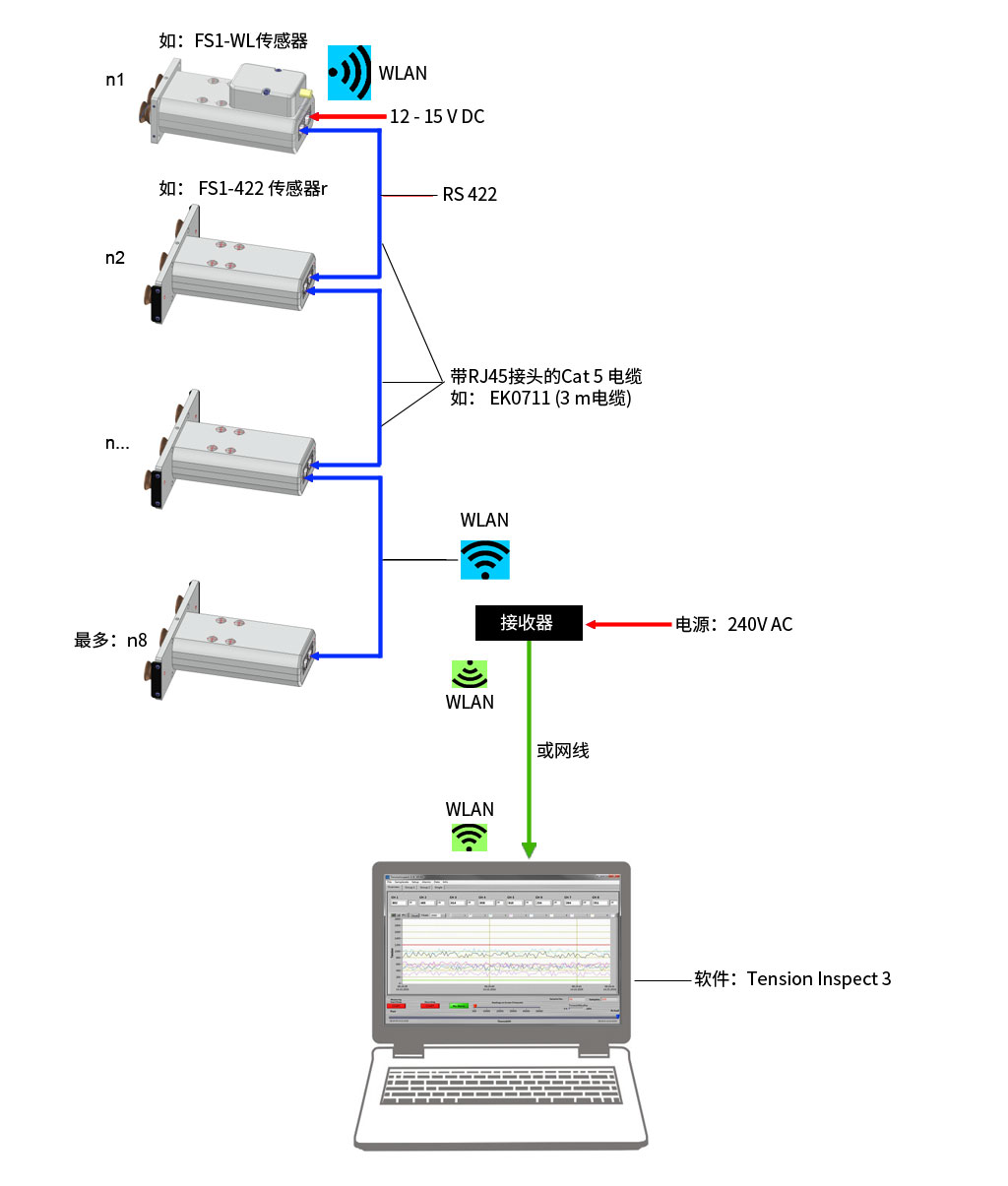

1個FS1-WL傳感器和最多7個FS1-422到PC機
