1 、張力的測量
傳感器測量軸上受到的多種力與檢測所受額定張力值是息息相關的。這些力是所受實際張力,轉盤系統的幾何形狀,安裝位置和測量輪的自身的重量綜合產生的。

1.1 使用的縮寫
FEM 作用在傳感器上的有效測量力
l 標注傳感器的測量軸
FG 重力引起的導輪重量
FK 導輪重量的分力
FN 傳感器的額定值

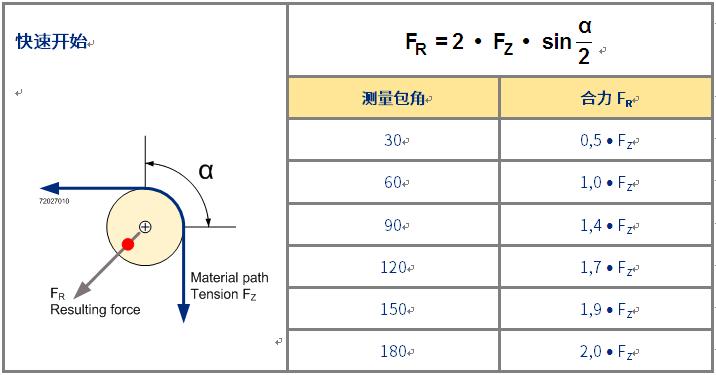

FR 所受張力和測量包角形成的合力
FZ 張力
α 測量包角
β 傳感器測量軸和所受合力(FR)的夾角
μ 傳感器測量軸和垂直方向的夾角

圖1:
傳感器軸承上的受力圖
