提供6種張力測量范圍,從0-1000 cN 到 0-100.00 daN
適用于最大直徑? 15 mm的柔性材料, 如電線、細繩、電纜、光波電纜、套管,以及最大寬度10mm的帶狀材料
帶有硬化處理的大導輪,最大限度地減少材料變形
多傳感器網絡連接的RS-422接口,可連接電腦通訊
FSH-422集成微處理器控制的信號放大器和多點網絡通訊的RS422接口。
滾珠軸承導輪:
–V型槽(適用于最大直徑?4 mm的材料)
–U型槽(適用于直徑?3mm至?15mm的材料)
–帶狀型槽(適用于最大寬度為10 mm的材料)
即時在現有設備上也易于安裝
2種安裝方式:固定外殼安裝或支撐背板圓孔安裝(安裝孔:曲率半徑R 19 mm,長54 mm)
用戶可以輕松的通過零點和增益的調節對被測材料進行標定
測量原理:內置高質量的應變電橋
傳感器帶有機械過載保護
指示燈顯示工作狀態
傳感器帶有鋁制外殼
信號傳輸采用CAT 5電纜
外部電源:+15…24 V DC (穩壓)
可以提供EN 10204 的2.1 校準證書
可選:根據EN 10204 的3.1 進行測試和標定,并提供報告
| 型號 | 張力范圍 *cN | 測量頭寬度**mm | 施密特標定材料** |
| FSH-1000-422 | 0 – 1000 cN | 150 mm | PA: 0.30 mm ? |
| FSH-2000-422 | 0 – 2000 cN | 150 mm | PA: 0.50 mm ? |
| FSH-5000-422 | 0 – 5000 cN | 200 mm | PA: 0.80 mm ? |
| FSH-10K-422 | 0 – 10 daN | 200 mm | PA: 1.00 mm ? |
| FSH-20K-422 | 0 – 20 daN | 250 mm | PA: 1.50 mm ? |
| FSH-50K-422 | 0 – 50 daN | 250 mm | 鋼絲繩1.50mm ? (7x7x0.20) |
| FSH-100K-422 | 0 – 100 daN | 250
mm | 鋼絲繩3.00mm ?(7x7x0.30) |
其他張力范圍和測量頭寬度可根據客戶需求定制
其他測量單位可選擇g或者kg
*前面板兩側外緣
**適用于95%的應用,PA=聚酰胺單絲
24個FS1-422 傳感器到 PC機
輸出:RS 422

1個FS-WL + 最多3個FS-422 –傳感器 到SC-PM4-WL 到 PC機
輸出:RS 422,USB,模擬信號和報警

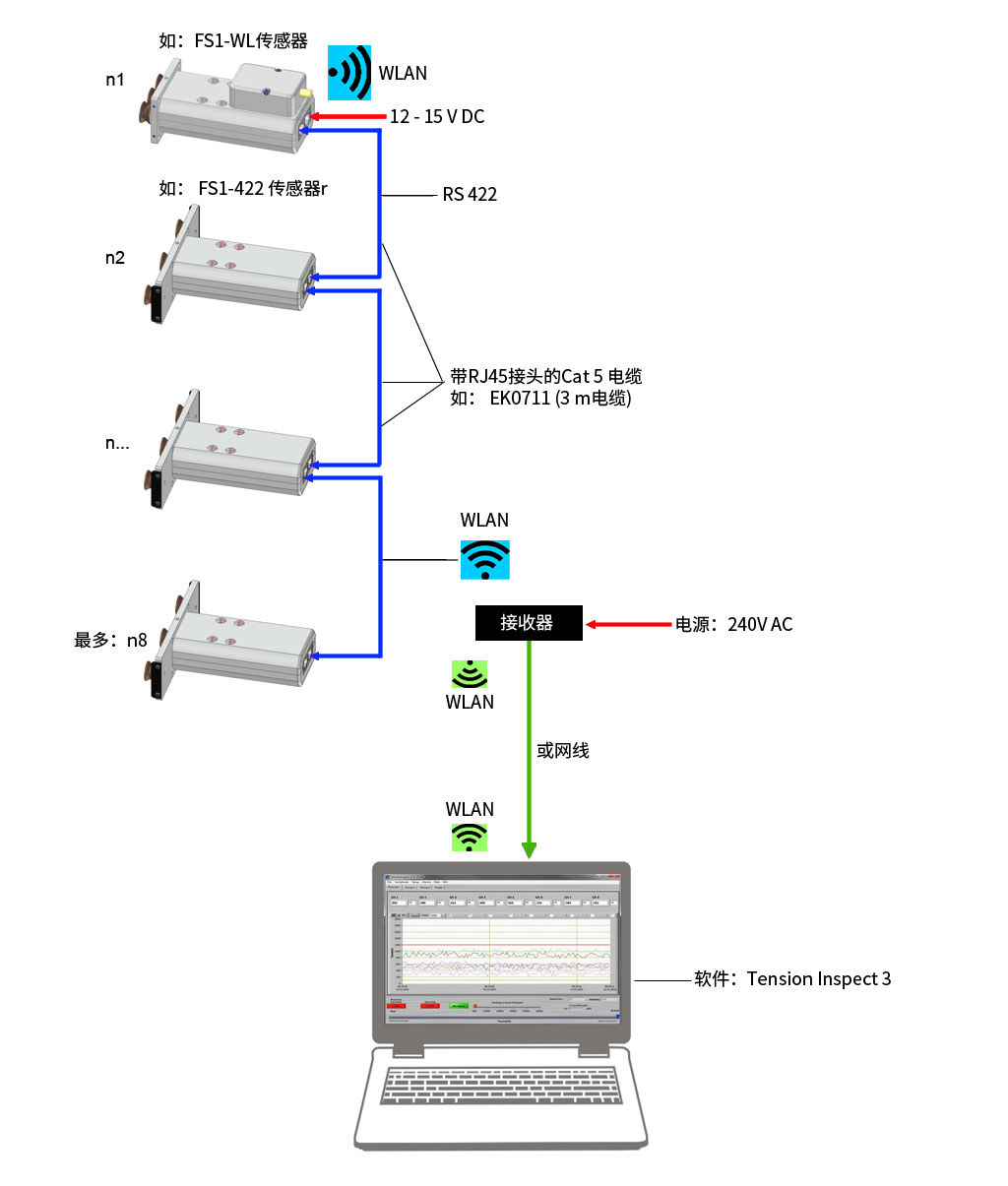

1個FS1-WL傳感器和最多7個FS1-422到PC機
