提供9種張力測量范圍
從0-100 cN到0-50.00 daN
張力傳感器,用于測量直徑小于2 mm的紗線、纖維和細金屬線
用于電線和紡織工業連續張力測量的通用傳感器
多傳感器網絡連接的RS-422接口,可連接電腦通訊
FSL-422集成微處理器控制的信號放大器和多點網絡通訊的RS422接口。
根據應用情況,可提供不同的導輪
易于在現有設備上安裝
2種安裝方式:固定外殼安裝或支撐背板圓孔安裝(安裝孔:曲率半徑R19mm,長54mm)
用戶可以輕松的通過零點和增益的調節對被測材料進行標定
測量原理:內置高質量的應變電橋
傳感器帶有機械過載保護

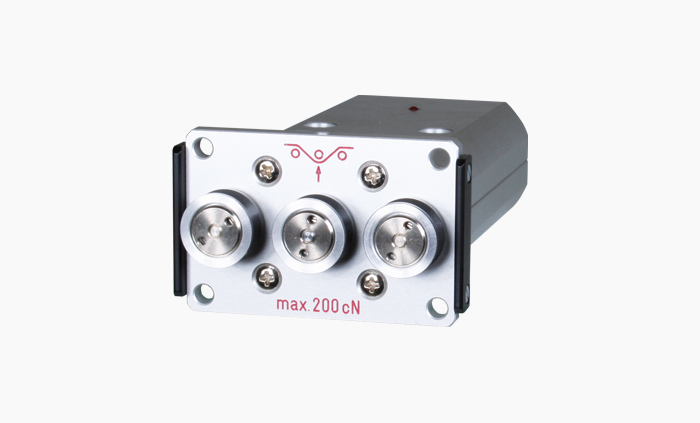

V型槽導輪,滾珠軸承安裝
指示燈可以顯示工作狀態

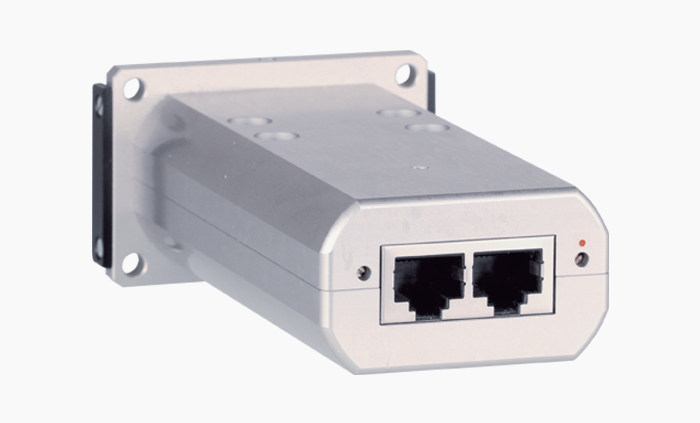

傳感器帶有鋁制外殼
信號傳輸采用CAT 5電纜
外部電源:+15…24 V DC (穩壓)
可以提供EN 10204 的2.1 校準證書
可選:根據EN 10204 的3.1 進行測試和標定,并提供報告
| 型號 | 張力范圍 | 測量頭寬度* | 施密特校準材料** |
| FS1-100-422 | 0 – 100 cN | 64 mm | PA: 0.12 mm ? |
| FS1-200-422 | 0 – 200 cN | 64 mm | PA: 0.12 mm ? |
| FS1-500-422 | 0 – 500 cN | 64 mm | PA: 0.20 mm ? |
| FS1-1000-422 | 0 – 1000 cN | 64 mm | PA: 0.30 mm ? |
| FS1-2000-422 | 0 – 2000 cN | 124 mm | PA: 0.50 mm ? |
| FS1-5000-422 | 0 – 5000 cN | 124 mm | PA: 0.80 mm ? |
| FS1-10K-422 | 0 – 10 daN | 124 mm | PA: 1.00 mm ? |
| FS1-20K-422 | 0 – 20 daN | 224 mm | PA: 1.50 mm ? |
| FS1-50K-422 | 0 – 50 daN | 224 mm | steel rope 1.50 mm ? |
其他張力范圍和測量頭寬度可根據要求提供
其他可用的測量單位,如g或kg
*前面板兩側外緣尺寸
**適用于95%的應用PA=聚酰胺單絲
24個FS1-422 傳感器到 PC機
輸出:RS 422

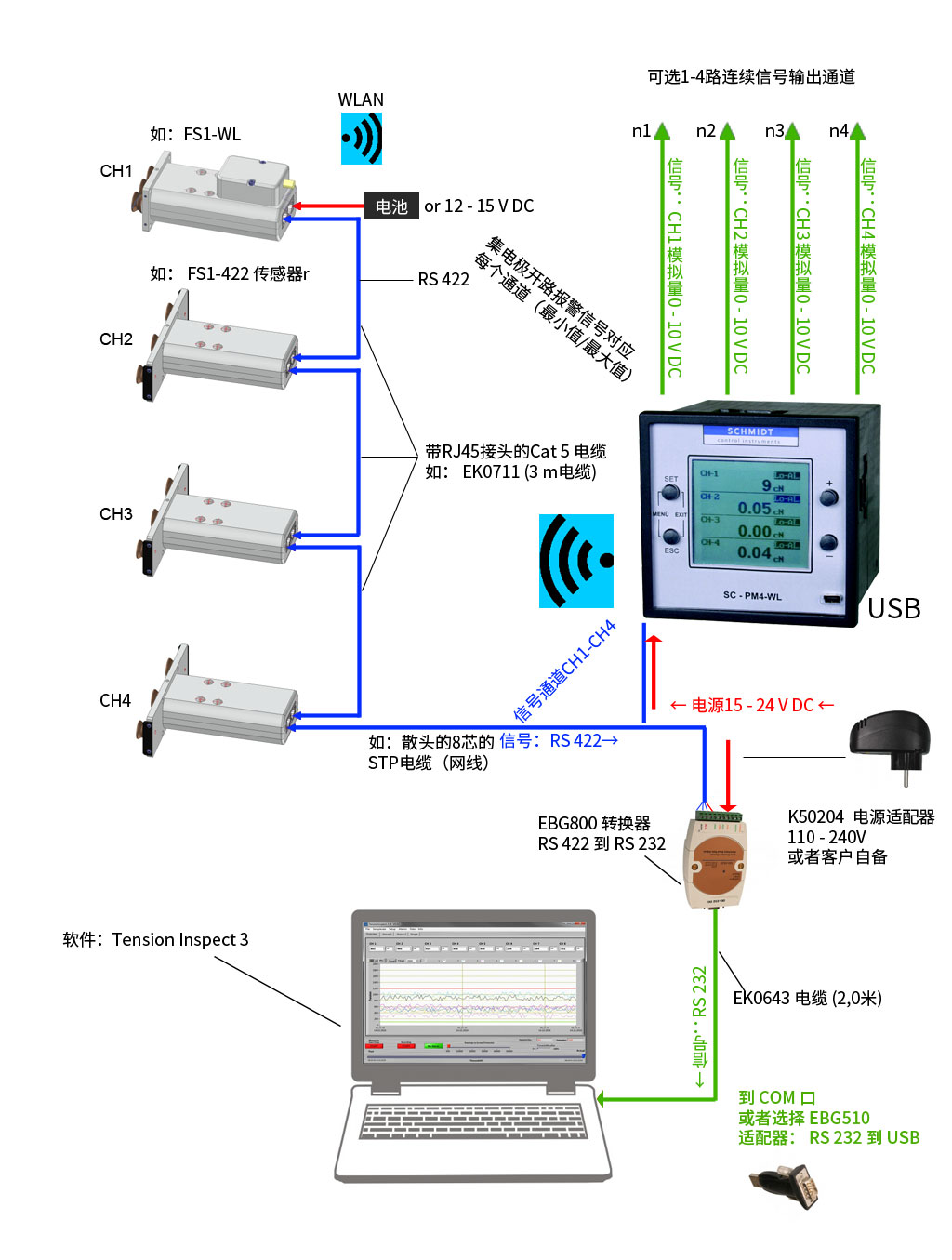

1個FS-WL + 最多3個FS-422 –傳感器 到SC-PM4-WL 到 PC機
輸出:RS 422,USB,模擬信號和報警

1個FS1-WL傳感器和最多7個FS1-422到PC機
